东旭机电 86系列混合式空心轴步进电机 产品介绍

一、品牌与产品概述

DONGX′ 东旭机电是国内专注于直线步进电机与线性运动单元的专业制造商，长期致力于为各行业领域提供高可靠性、维护简便、高性价比的运动控制产品，产品线覆盖混合式步进电机、空心轴电机、丝杆步进电机、线性运动模组、电动夹爪、步进伺服等全品类传动单元。公司配备专业应用工程师团队，可协助客户结合负载、行程、速度与安装空间完成精准选型，为设备研发与量产提供稳定的传动部件支撑。

86系列混合式空心轴步进电机是东旭机电面向工业中重载场景推出的大机座步进产品，采用86mm标准工业机座与中空轴结构设计，依托混合式步进驱动原理实现大扭矩输出与精准角度控制。该系列代表型号为34HS2076，可满足中大型设备的重载传动、精准定位以及穿线、通气等特殊安装需求，广泛适配各类工业自动化设备。

二、产品核心优势

1. 工业级大机座，重载力矩输出 采用行业标准86mm机座设计，机身结构扎实紧凑，低速区间可输出强劲保持力矩，能够稳定驱动中大型负载，适配重载工况下的传动与点位控制需求。

2. 中空轴结构设计，拓展应用边界 采用空心轴结构，支持线缆穿设、气路贯通、贯穿式安装等特殊应用，可简化设备内部走线与气路布局，为专用设备的定制化结构设计提供更多可能性，满足差异化行业需求。

3. 混合式步进驱动，运行平稳精准 采用成熟的混合式步进驱动架构，步距角度均匀、定位精度优异；低齿槽效应设计有效降低运行振动与噪音，启停响应速度快，适配频繁换向、高精度定位的工作工况。

4. 标准化通用接口，安装互换性强 整机尺寸与安装接口遵循86步进电机通用行业规范，关键尺寸公差管控严格，可直接替代同规格常规步进电机，设备升级改造无需改动机架结构，适配性强，后期维护成本低。

三、核心技术参数核对说明

经核对原页面参数表，表格仅明确标注了相电压数值，相电流、相电感、保持力矩的具体数值在表格中未填写；其余尺寸、力矩参考值可从外形图、矩频曲线中提取。以下为页面可确认的全部参数：

补充说明：

1. 原页面参数表中相电流、相电感、保持力矩的单元格无数值，属于未公开信息，以上未标注参数请以官方发布的完整产品规格书为准；
2. 保持力矩为矩频曲线低速段的参考读取值，非表格标称值，仅供选型参考。

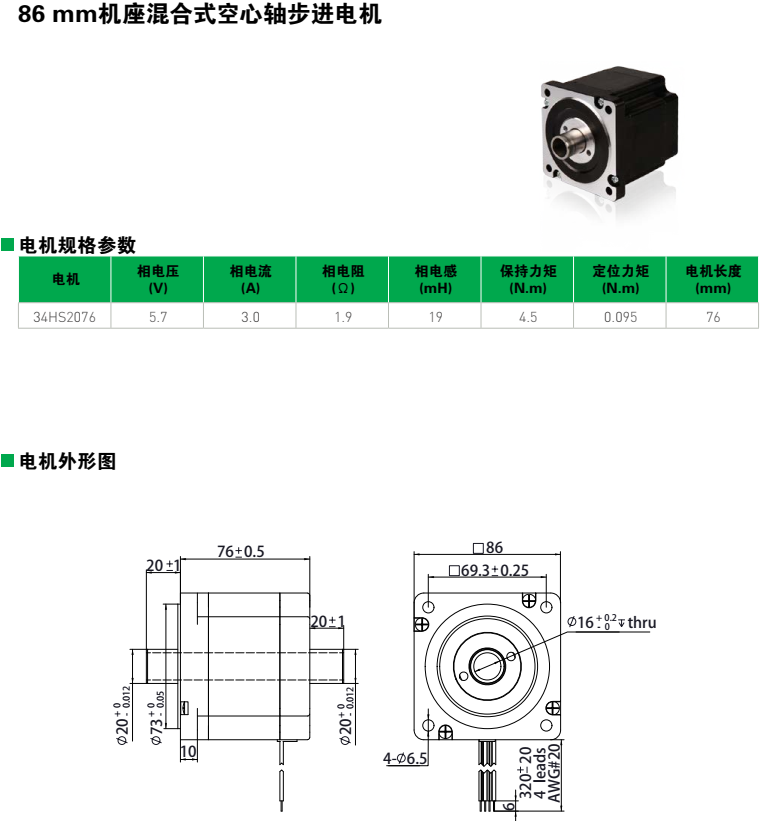

四、外形与安装规范

根据产品外形图标注，关键尺寸与安装说明如下：

• 机座主体外径φ86mm，采用止口定位式安装，止口直径69.3mm，公差+0.25mm；
• 输出轴轴径φ20mm，公差±1mm，适配标准工业传动联结；
• 电机端面配置4处标准安装孔，可直接搭配86步进电机通用支架与法兰座；
• 中空轴内部通孔支持线缆、气路从内部贯穿，特殊孔径、公差及轴端加工需求可支持定制化沟通；
• 机身结构规整，支持卧式、立式、法兰式等多种安装方式，灵活适配不同设备的布局设计。

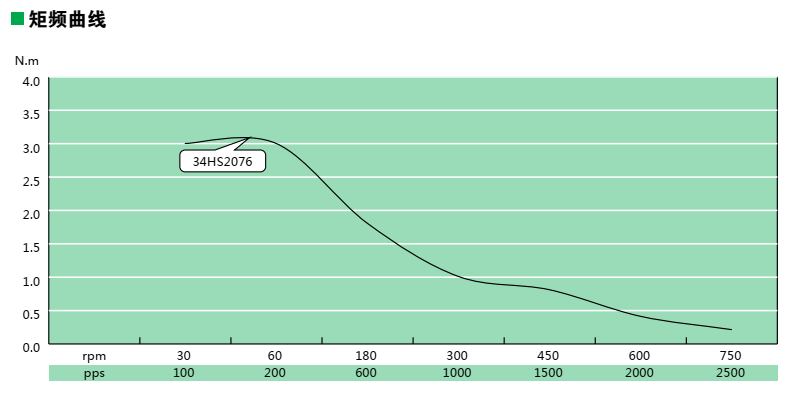

五、矩频特性说明

根据产品矩频特性曲线，34HS2076型号的输出力矩随运行转速（脉冲频率）升高呈梯度衰减，整体特性适配中低速重载场景：

• 低速区间力矩输出强劲且稳定，峰值参考力矩约3.5N·m，适合设备重载启动、精准定位等工况；
• 随着转速提升，输出力矩逐步下降，产品定位偏向中低速重载传动与点位控制；
• 选型时建议结合设备实际工作转速与负载力矩进行匹配，预留10%~20%的力矩余量，保障设备长期运行稳定性。

六、典型应用领域

• 数控雕刻机、切割机、数控机床的运动轴驱动
• 自动化生产线、包装机械、印刷机械的传动执行单元
• 工业阀门、大型风门的开度调节与点位控制
• 医疗设备、大型检测仪器的运动机构驱动
• 纺织机械、橡塑机械、物流设备的动力传动
• 工业机器人、自动化机械手的关节与轴端驱动

七、选型与服务支持

1. 选型可优先根据设备预留安装空间、额定负载力矩与实际工作转速匹配合适规格；
2. 若需利用空心轴实现穿线、通气等特殊功能，可提前确认轴孔内径、公差与定制化需求；
3. 东旭机电配备专业应用工程师团队，可提供选型指导、力矩计算与方案匹配服务，完整参数手册可联系官方获取。
