东旭机电 57系列混合式空心轴步进电机 产品介绍

一、品牌与产品概述

DONGX′ 东旭机电是国内专注于直线步进电机与线性运动单元的专业制造商，长期致力于为各行业领域提供高可靠性、维护简便、高性价比的运动控制产品，产品线覆盖混合式步进电机、空心轴电机、丝杆步进电机、线性运动模组、电动夹爪、步进伺服等全品类传动单元。公司配备专业应用工程师团队，可协助客户结合负载、行程、速度与安装空间完成精准选型，为设备研发与量产提供稳定的传动部件支撑。

57系列混合式空心轴步进电机是东旭机电面向中小负载工业场景推出的通用型步进产品，采用57mm标准工业机座设计，是自动化设备领域应用广泛的主流规格。该系列搭载中空轴结构，结合成熟的混合式步进驱动技术，在通用化机身尺寸下兼顾精准定位能力与特殊功能适配性，提供两款不同机身长度与力矩等级的型号，可灵活匹配各类中小型自动化设备的传动需求。

二、产品核心优势

1. 标准通用机座，适配性广泛

采用行业通用的57级机座尺寸，安装接口与孔位遵循主流标准，可直接替代同规格常规步进电机，设备升级、替换无需改动机架结构，兼容市面主流57型步进驱动器与安装支架，适配性强。

2. 中空轴结构，拓展功能边界

创新空心轴设计，支持线缆穿设、气路贯通、贯穿式安装等特殊应用，可简化设备内部走线与气路布局，为专用设备的定制化结构设计提供更多空间，满足差异化的行业应用需求。

3. 混合式驱动，运行平稳精准

采用成熟混合式步进驱动架构，步距角度均匀、定位精度优异；低齿槽效应设计有效降低运行振动与噪音，启停响应迅速，可适配频繁换向、高精度点位控制的工作工况。

4. 双规格选型，场景覆盖全面

提供45mm、65mm两种机身长度规格，对应不同力矩输出等级，从轻载精密微调到中等负载传动均可覆盖；机身紧凑规整，支持多种安装方式，可适配不同的设备内部空间布局。

5. 标准化品控，品质稳定可靠

全系列产品遵循标准化生产流程，从零部件加工到整机测试均有严格品控，产品具备高可靠性与长使用寿命的特点，可稳定支持设备批量量产与长期连续运行，降低客户运维成本。

三、核心技术参数

57系列混合式空心轴步进电机包含两款主力型号，核心参数如下，完整电气规格、公差细节可咨询东旭机电获取官方产品手册。

说明：保持力矩为电机低速通电静止状态下的典型输出值，具体以官方规格书为准；更长机身型号对应更高的力矩输出能力。

四、外形与安装规范

• 机座主体外径约56.2mm，为行业标准57步进电机安装尺寸，关键装配尺寸均按精密级公差管控，互换性强；
• 输出轴径20mm，公差等级满足精密传动装配要求，传动配合稳定可靠；
• 电机端面配置4处标准安装孔位，可直接搭配常规57步进电机支架、法兰座，锁付装配便捷；
• 中空轴内部通孔支持线缆、气路贯穿，特殊孔径、公差及轴端加工需求可支持定制化沟通；
• 机身结构紧凑，支持卧式、立式、法兰式等多种安装方式，适配不同设备的布局设计。

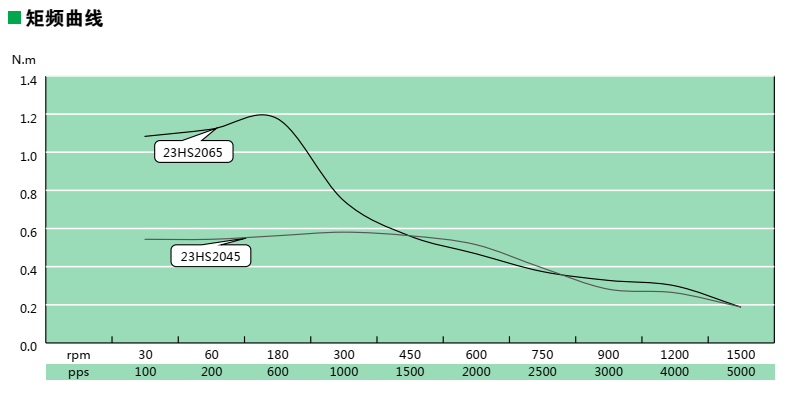

五、矩频特性说明

该系列两款型号的输出力矩均随运行转速（脉冲频率）升高呈梯度衰减，性能定位清晰：

• 23HS2065：长机身设计，力矩输出更强，全转速区间均保持更高的输出力矩，适合中等负载、中低速运行的传动场景，负载承载能力更优；
• 23HS2045：短机身轻量设计，体积更小巧、响应速度更快，适合安装空间受限、负载较轻的精密微调与点位控制场景。

两款型号在低速区间均能保持稳定的力矩输出，步距均匀性好，适配点位控制、低速传动工况；选型时建议结合设备实际工作转速与负载力矩进行匹配，预留10%~20%的力矩余量，保障设备长期运行稳定性。

六、典型应用领域

• 自动化生产线、包装机械、印刷机械的中小型传动执行单元
• 精密检测仪器、分析设备的位移调节与角度控制机构
• 3D打印、小型数控雕刻机、打标机的运动轴驱动
• 医疗设备、光学设备的精准驱动与调焦机构
• 工业阀门、风门的开度调节与点位控制
• 电子制造设备、轻工机械的动力传动与输送机构

七、选型与服务支持

1. 选型时可根据设备预留安装空间、额定负载力矩、工作转速及轴体功能需求，匹配合适的机身长度型号；
2. 若需利用空心轴实现穿线、通气等特殊功能，可提前确认轴孔内径、公差与定制化要求；
3. 东旭机电配备专业应用工程师团队，可提供选型指导、力矩计算与方案匹配服务，协助客户完成产品适配与落地。
