东旭机电 35系列混合式空心轴步进电机 产品介绍

一、品牌与产品概述

DONGX′ 东旭机电是国内专注于直线步进电机与线性运动单元的专业制造商，长期致力于为各行业领域提供高可靠性、维护简便、高性价比的运动控制产品，产品线覆盖混合式步进电机、空心轴电机、丝杆步进电机、线性运动模组、电动夹爪、步进伺服等全品类传动单元。公司配备专业应用工程师团队，可协助客户结合负载、行程、速度与安装空间完成精准选型，为设备研发与量产提供稳定的传动部件支撑。

35系列混合式空心轴步进电机是东旭机电面向微型精密传动场景推出的小规格步进产品，采用35mm标准机座与中空轴结构设计，依托成熟的混合式步进驱动技术，在紧凑机身内实现精准角度控制与稳定力矩输出。该系列提供33mm、45mm两款机身长度型号，可灵活适配狭小安装空间内的轻载精密传动需求，是小型自动化设备与精密仪器的理想传动解决方案。

二、产品核心优势

1. 微型紧凑机身，适配严苛空间

采用35mm级标准外径机身，最短机身仅33mm，结构紧凑、体积小巧，可直接嵌入小型设备、精密仪器内部，满足空间受限场景的嵌入式安装需求，适配设备小型化、集成化的设计趋势。

2. 中空轴功能设计，拓展应用边界

创新空心轴结构，支持线缆穿设、气路贯通、贯穿式安装等特殊应用，可简化设备内部走线与气路布局，为微型专用设备的定制化结构设计提供更多可能性，满足差异化的行业应用需求。

3. 混合式步进驱动，运行平稳精准

采用成熟的混合式步进驱动架构，步距角度均匀、定位精度优异；低齿槽效应设计有效降低运行振动与噪音，启停响应速度快，可适配频繁换向、高精度点位控制的工作工况。

4. 双规格灵活选型，平衡体积与性能

提供33mm、45mm两种机身长度规格，对应不同力矩输出等级，从轻载精密微调到一般负载传动均可覆盖；可根据安装空间限制与负载大小灵活选型，实现体积与性能的最优平衡。

5. 标准化兼容设计，安装维护便捷

整机尺寸与安装接口遵循行业通用35步进电机标准，关键尺寸严格公差管控，可直接替代同规格常规步进电机，互换性强；设备升级替换无需改动机架结构，后期维护成本低。

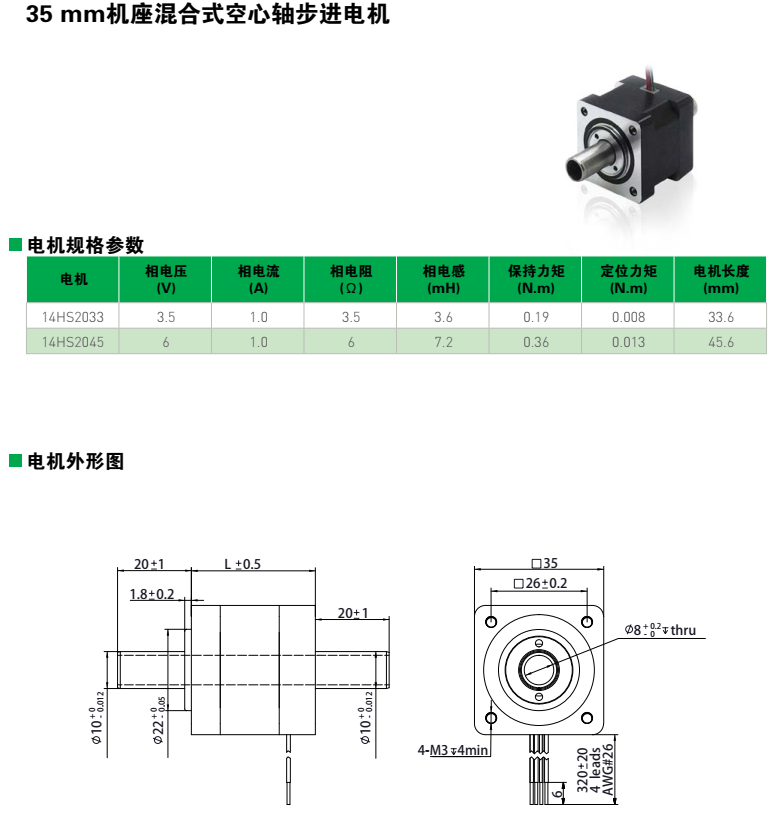

三、核心技术参数

35系列混合式空心轴步进电机包含两款主力型号，下表为公开核心参数，完整电气规格、公差数据及定制参数可咨询东旭机电获取官方产品手册。

说明：保持力矩为电机低速通电静止状态下的典型输出值，具体以官方规格书为准；更长机身型号对应更高的力矩输出能力。

四、外形与安装规范

• 机座主体为35mm级标准外径，关键装配尺寸均按精密级公差管控，适配行业通用35步进电机安装位；
• 端面配置标准安装螺纹孔，锁付安装稳固便捷，可直接搭配标准35步进电机支架与法兰座；
• 中空轴体支持线缆、气路从内部贯穿，特殊孔径、公差及轴端加工需求可支持定制化沟通；
• 机身结构规整小巧，支持卧式、立式、法兰式等多种安装方式，灵活适配不同设备的内部布局与安装方向。

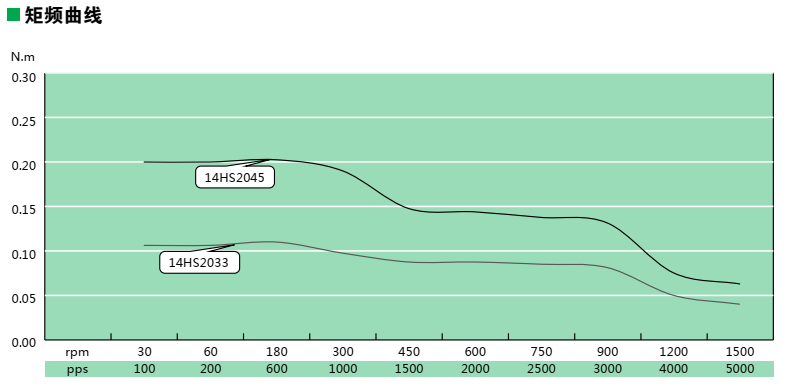

五、矩频特性说明

该系列两款型号的输出力矩均随运行转速（脉冲频率）升高呈梯度衰减，性能定位清晰：

• 14HS2045：长机身设计，力矩输出更强，全转速区间均保持更高的输出力矩，适合负载稍大的中低速传动与点位控制场景；
• 14HS2033：短机身轻量设计，体积更小巧、响应速度更快，适合安装空间严苛、负载较轻的精密微调与快速换向场景。

两款型号在低速区间均能保持稳定的力矩输出，步距均匀性好，适配精密点位控制与低速传动工况；选型时建议结合设备实际工作转速与负载力矩进行匹配，预留10%~20%的力矩余量，保障设备长期运行稳定性。

六、典型应用领域

• 微型自动化设备、小型生产线的精密传动执行单元
• 精密检测仪器、分析仪表的微调与位移机构
• 小型医疗设备、光学设备的精准调焦与角度控制
• 微型阀门、风门的开度调节与点位控制
• 电子制造设备、通讯设备的小型传动机构
• 3D打印、微型数控设备的运动轴驱动

七、选型与服务支持

1. 选型时可根据设备预留安装空间、额定负载力矩、工作转速及轴体功能需求，匹配合适的机身长度型号；
2. 若需利用空心轴实现穿线、通气等特殊功能，可提前确认轴孔内径、公差与定制化要求；
3. 东旭机电配备专业应用工程师团队，可提供选型指导、力矩计算与方案匹配服务，协助客户完成产品适配与落地。
