东旭机电 28系列混合式空心轴步进电机

一、品牌与产品概述

DONGX′ 东旭机电是国内专注于直线步进电机与线性运动单元的专业制造商，长期致力于为各行业领域提供高可靠性、维护简便、高性价比的运动控制产品，产品线覆盖混合式步进电机、空心轴电机、丝杆步进电机、线性运动模组、电动夹爪、步进伺服等全品类传动单元。公司配备专业应用工程师团队，可协助客户结合负载、行程、速度与安装空间完成精准选型，为设备研发与量产提供稳定的传动部件支撑。

28系列混合式空心轴步进电机是东旭机电针对精密小型化场景推出的标准型步进产品，采用28mm外径紧凑机身与中空轴结构设计，结合混合式步进驱动原理，在有限安装空间内实现精准角度控制与稳定力矩输出。该系列包含两款机身长度规格，可适配不同负载等级与安装工况，广泛满足精密设备的嵌入式传动需求。

二、产品核心优势

1. 紧凑中空结构，适配狭小空间

机身采用28mm标准外径设计，最短机身仅33mm，可嵌入小型设备内部完成集成安装；中空轴结构支持穿线、通气、贯穿式安装等特殊应用，拓展设备设计空间，适配特殊走线与气路布局需求。

2. 混合式驱动，运行平稳精度高

采用混合式步进电机架构，步距角均匀、定位精度优异；低定位力矩设计有效降低齿槽效应，运行过程中震动小、噪音低，启停响应迅速，适合频繁换向与点位控制工况。

3. 双规格覆盖，选型灵活

提供33mm、45mm两种机身长度，对应不同力矩输出等级，从轻载微调至中载传动均可覆盖；产品遵循行业标准安装接口，具备良好的互换性，可直接替代同规格通用电机。

4. 品质稳定，适配量产

东旭机电全系列产品均按标准化流程生产，品控严格，具备高可靠性与低维护成本的特点，可稳定支持设备批量量产，降低客户后期运维成本。

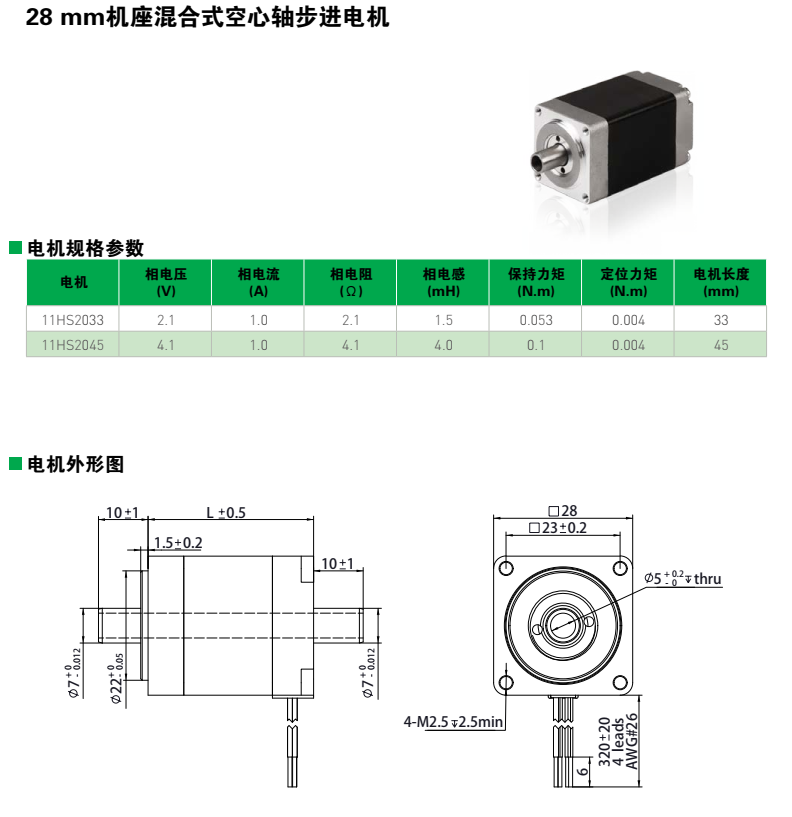

三、核心技术参数

下表为28系列混合式空心轴步进电机关键电气与性能参数，可作为选型计算依据：

说明：保持力矩为电机通电静止状态下的最大输出力矩；定位力矩为电机不通电时的齿槽阻力矩，数值越小代表运行越平顺。

四、外形与安装规范

28系列混合式空心轴步进电机采用标准化机身设计，关键尺寸均设置公差管控，安装兼容性强：

• 机身主体外径为28mm，轴端、安装止口等关键部位均按精密级公差加工，适配标准28步进电机安装位；
• 端面配备4处M2.5安装螺纹孔，螺纹最小深度2.5mm，满足常规锁付安装需求；
• 外形尺寸、安装孔位与行业主流规格通用，设备升级替换无需改动机架结构。

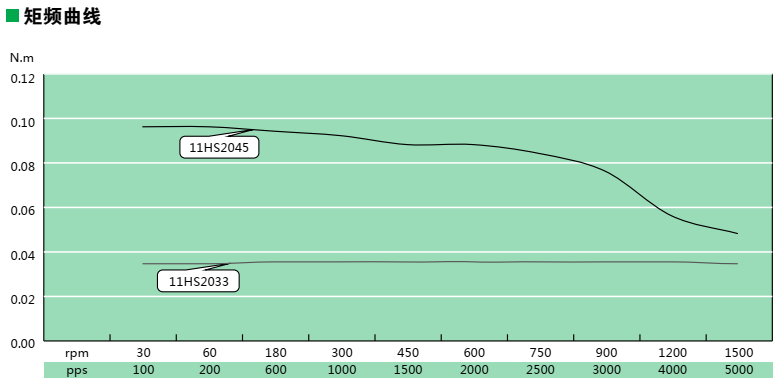

五、矩频特性说明

该系列电机输出力矩随运行转速（脉冲频率）升高呈梯度下降，两款型号性能定位清晰：

• 11HS2045：长机身设计，力矩输出更强，在全转速区间均保持更高的输出力矩，适合中低速、负载稍大的应用场景；
• 11HS2033：短机身轻量设计，体积小巧、响应速度快，适合安装空间受限、负载较小的精密微调场景。

两款型号在低速区间均能保持稳定的力矩输出，适配点位控制、低速传动工况；高转速下力矩衰减明显，选型时建议结合实际工作转速校验输出力矩，并预留10%~20%余量。

六、典型应用领域

• 精密检测仪器、分析仪表的微调机构与位移传动
• 电子制造设备、小型自动化产线的执行单元
• 医疗设备、光学设备的精准调焦与角度控制
• 微型阀门、风门的开度调节与点位控制
• 3D打印、微型数控设备的运动轴驱动
• 通讯设备、安防设备的小型旋转调节机构

七、选型与服务支持

1. 选型时优先根据设备预留安装空间确定机身长度，再结合实际负载力矩、工作转速匹配对应型号；
2. 若需利用空心轴实现穿线、通气等特殊功能，可提前确认轴孔内径与公差要求；
3. 东旭机电提供专业选型技术支持，可协助客户完成力矩计算、工况匹配与定制化方案沟通，保障产品适配性。
