东旭机电 20系列混合式空心轴步进电机 产品介绍

一、品牌与产品概述

DONGX′ 东旭机电是国内专注于直线步进电机与线性运动单元的专业制造商，长期致力于为各行业领域提供高可靠性、维护简便、高性价比的运动控制产品，产品线覆盖混合式步进电机、空心轴电机、丝杆步进电机、线性运动模组、电动夹爪、步进伺服等全品类传动单元。公司配备专业应用工程师团队，可协助客户结合负载、行程、速度与安装空间完成精准选型，为设备研发与量产提供稳定的传动部件支撑。

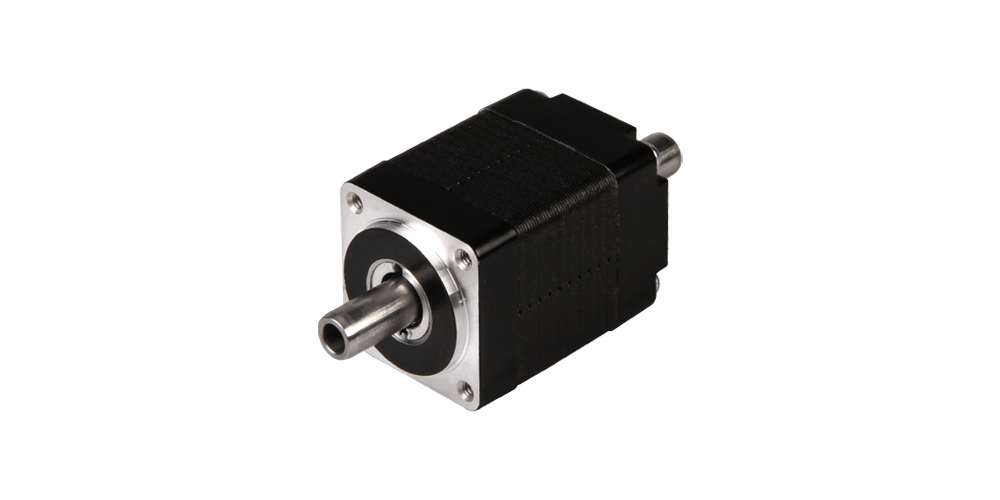

20系列混合式空心轴步进电机是东旭机电面向超微型精密传动场景推出的微小型步进产品，采用20mm方形微小型机座与中空轴结构设计，依托成熟的混合式步进驱动技术，在极小机身内实现高精度角度控制与稳定力矩输出。该系列提供28mm、38mm两款机身长度型号，可灵活适配极度受限安装空间内的轻载精密传动需求，是微小型设备与精密模组的理想微型动力方案。

二、产品核心优势

1. 超微型紧凑机身，适配极小空间

采用20mm方形微小型机座，最短机身仅28mm，结构极致紧凑、体积小巧，可直接嵌入微型设备、精密模组内部，满足空间极度受限场景的嵌入式安装需求，适配设备微型化、集成化的设计趋势。

2. 中空轴功能设计，拓展微型应用边界

创新空心轴结构，支持细线缆穿设、微气路贯通、贯穿式安装等特殊应用，可简化微型设备内部走线与气路布局，为微小型专用设备的定制化结构设计提供更多可能性，满足差异化的精密应用需求。

3. 混合式步进驱动，运行平稳精度高

采用成熟的混合式步进驱动架构，步距角度均匀、定位精度优异；低齿槽效应设计有效降低运行振动与噪音，启停响应速度快，可适配频繁换向、高精度微点位控制的工作工况。

4. 双规格灵活选型，平衡体积与性能

提供28mm、38mm两种机身长度规格，对应不同力矩输出等级，从轻载精密微调到轻负载传动均可覆盖；可根据安装空间限制与负载大小灵活选型，在极小体积下实现最优性能匹配。

5. 标准化兼容设计，安装维护便捷

整机尺寸与安装接口遵循行业通用20型步进电机标准，端面配置4处M2安装螺纹孔，可直接替代同规格常规步进电机，互换性强；设备升级替换无需改动机架结构，后期维护成本低。

三、核心技术参数

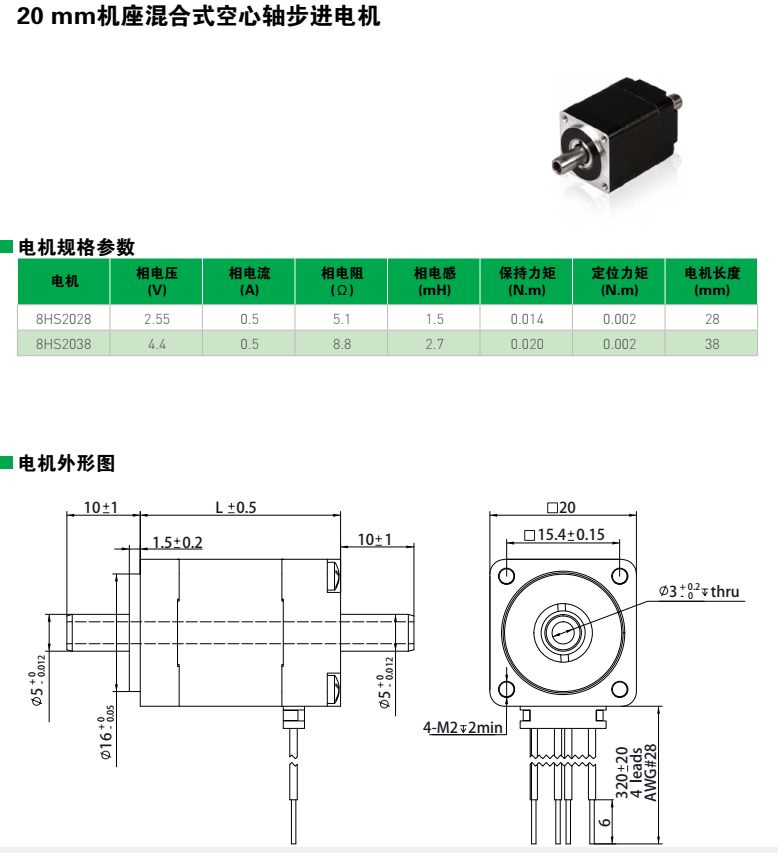

20系列混合式空心轴步进电机包含两款主力型号，下表为从产品规格中提取的核心参数，完整电气规格、公差数据及定制参数可咨询东旭机电获取官方产品手册。

说明：保持力矩为电机低速通电静止状态下的典型输出值，取自矩频特性曲线低速段；定位力矩为电机不通电时的齿槽阻力矩，数值越小代表运行平顺性越好。

四、外形与安装规范

• 机座规格：采用20mm方形机座（□20），为行业标准超微型步进电机尺寸，关键装配尺寸均按精密级公差管控，适配通用20型步进电机安装位。
• 输出轴径：轴径φ15.4mm，公差+0.15mm，精度满足微型精密传动装配要求，传动配合稳定可靠。
• 安装孔位：电机端面配置4处M2安装螺纹孔，螺纹最小深度2mm，锁付安装稳固便捷，可直接搭配标准20型步进电机支架与法兰座。
• 中空轴体：内部通孔支持细线缆、微气路从内部贯穿，特殊孔径、公差及轴端加工需求可支持定制化沟通。
• 安装方式：机身结构规整小巧，支持卧式、立式、法兰式等多种安装方式，灵活适配不同微型设备的内部布局与安装方向。

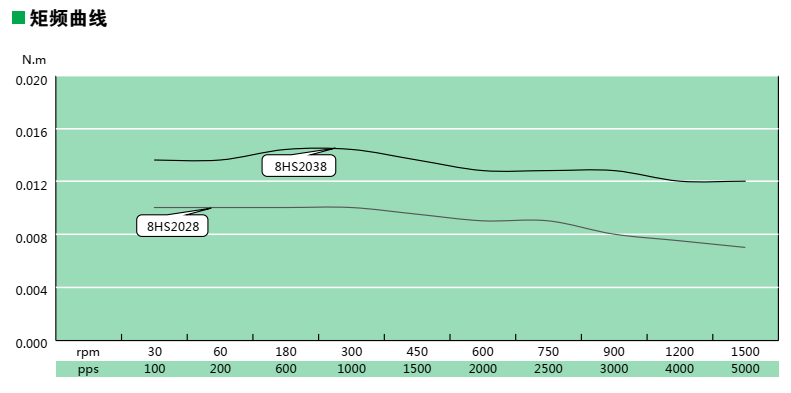

五、矩频特性说明

该系列两款型号的输出力矩均随运行转速（脉冲频率）升高呈梯度衰减，性能定位清晰，力矩特性与机身长度正相关：

• 8HS2038：38mm长机身设计，力矩输出更强，全转速区间均保持更高的输出力矩，低速典型保持力矩约0.020N·m，适合负载稍大的中低速传动与精密点位控制场景。
• 8HS2028：28mm短机身轻量设计，体积更小巧、响应速度更快，低速典型保持力矩约0.014N·m，适合安装空间极度严苛、负载极轻的精密微调与快速换向场景。

两款型号在低速区间均能保持稳定的力矩输出，步距均匀性好，适配精密微点位控制与低速传动工况；选型时建议结合设备实际工作转速与负载力矩进行匹配，预留10%~20%的力矩余量，保障设备长期运行稳定性。

六、典型应用领域

• 微型医疗设备、植入式器械的精密驱动与调节机构
• 光学镜头、光电模组的精准调焦与微位移控制
• 微型检测仪器、分析仪表的微调与传动机构
• 微型阀门、微流控设备的开度调节与点位控制
• 消费电子、可穿戴设备的微型传动执行单元
• 微型机器人、精密机械手的微关节驱动

七、选型与服务支持

1. 选型时可根据设备预留安装空间、额定负载力矩、工作转速及轴体功能需求，匹配合适的机身长度型号；
2. 若需利用空心轴实现穿线、通气等特殊功能，可提前确认轴孔内径、公差与定制化要求；
3. 东旭机电配备专业应用工程师团队，可提供选型指导、力矩计算与方案匹配服务，协助客户完成产品适配与落地。
